手 机：13380137827
邮 箱：allen.zhang@jxyongzhu.com.cn
电 话：13380137827
网 址：jxyongzhu.com
地 址：东莞市厚街镇白濠保威工业园深溪路33号

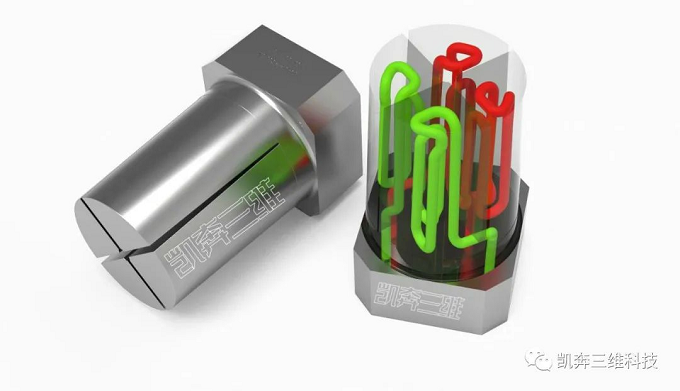

SLM金属jdb电子官方打印应用于模具随形冷却、排气的显著价值已被验证，通常可将开模冷却时间缩短30%-60%，对注塑/压铸提升生产效率、改善产品品质有显著效益。本篇总结了初始采用jdb电子官方打印模具的用户的一些常问问题，分享给大家参考：
文章整理：Spring吴-jdb电子官方 三维创始人
■ 前伟创力机械技术中心技术经理，增材制造应用研究带头人，13年工业jdb电子官方打印应用经验；
■ 华南理工大学金属材料加工工程硕士，17年机械设计及加工制造工艺技术经验；
■ 组建和管理伟创力jdb电子官方打印应用中心，资深jdb电子官方打印应用专家；
■ 模具jdb电子官方打印应用专家，主导过Nespresso,Sonos, Dyson, PMI, Jabra, Hallmark, Facebook等全球客户的jdb电子官方打印模具项目；
■ 主持伟创力jdb电子官方打印模具随型水路设计规范、工艺规范编制及应用推广
01
jdb电子官方打印模具钢材料牌号

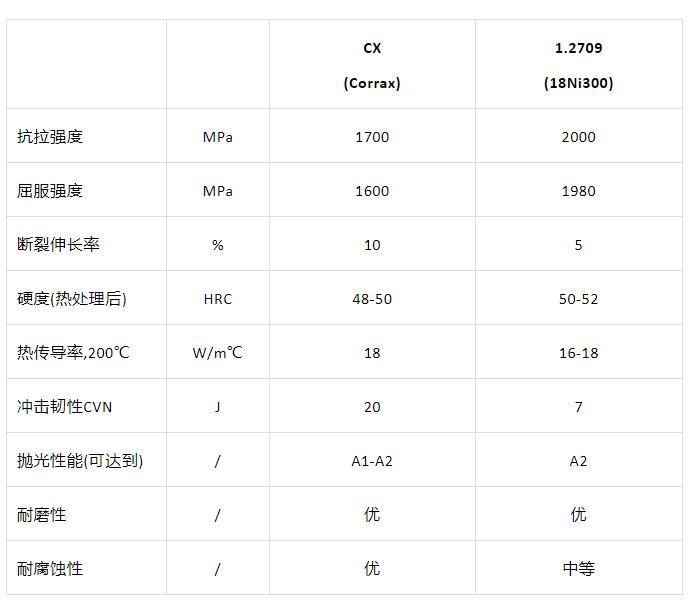

当前成熟使用的jdb电子官方打印模具钢牌号主要有CX(也叫ANCO-X/Corrax)和1.2709(也叫MS1/18Ni300)两种，其中CX热处理后硬度(48-50HRC)、抛光性能、防腐蚀性能对标S136；1.2709热处理后硬度在50-52HRC，近似H13。CX和1.2709材料性能可见下表：
02
jdb电子官方打印模具钢的寿命
CX和1.2709属于高强度钢和超高强度钢（抗拉强度超过1600Mpa），经过大量的验证使用发现：CX在用于注塑模具时，相同设计和使用工况下寿命不低于S136，1.2709在用于压铸模具时寿命近似H13；
03
jdb电子官方打印模具钢的抛光性能
金属jdb电子官方打印属于是粉末烧结成型的工艺，技术本身做不到100%致密，但通常专用的模具jdb电子官方打印机+好的粉末材料+工艺管控可将抛光控制在A2以上，可满足大部分的模具抛光要求(要求A1以上的抛光后可能出现麻点风险)。
需要指出的是：国内金属jdb电子官方打印机分为模具专机和手板机，模具专机的成本/配置要高于手板机，如采用手板机打印模具则出现明显沙孔的风险会较高。
04
jdb电子官方打印模具的精度
金属jdb电子官方打印的精度在±0.2/100mm，加上打印工件表面较粗糙无法直接使用，通常留有余量再进行二次精加工。
05
jdb电子官方打印模具钢的硬度和热处理
CX和1.2709初始打印状态硬度在32HRC上下，通常服务商会再做二次热处理，CX可加硬到43-50HRC(可调)，1.2709大约可加硬到50-52HRC。
06

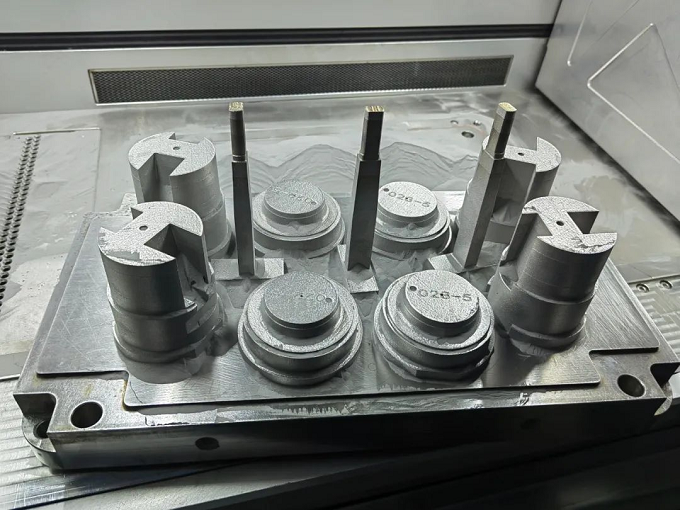

嫁接打印是否影响寿命或有裂开风险
目前jdb电子官方 打印的模具60%以上会采用嫁接工艺，是非常成熟的用法，嫁接打印和整体打印寿命并无明显差别。嫁接打印时基座材料需要和打印材料具有相同的热处理工艺，如打印CX时通常基座采用S136，在打印1.2709时基座可选择H13。
jdb电子官方 三维是国内早推动jdb电子官方打印模具应用的团队之一，在模具jdb电子官方打印应用技术和经验方面处于国内领先水平，jdb电子官方 致力于帮助我国广大模塑企业通过jdb电子官方打印实现普遍的降本增效。
更多金属jdb电子官方打印模具应用咨询，欢迎同jdb电子官方 联络。13380137827(微信同号)
[ 网站二维码 ]
