手 机：13380137827
邮 箱：allen.zhang@jxyongzhu.com.cn
电 话：13380137827
网 址：jxyongzhu.com
地 址：东莞市厚街镇白濠保威工业园深溪路33号

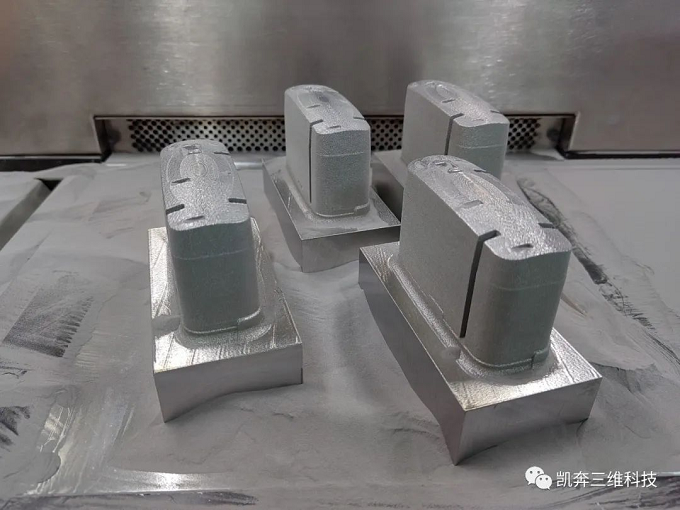

嫁接打印是jdb电子官方打印模具常用工艺，部分新用户对于嫁接打印的材质选择、寿命及热处理等存在疑问，本文整理出用户常问的一些问题分享给大家参考：
01
jdb电子官方打印模具钢材料牌号

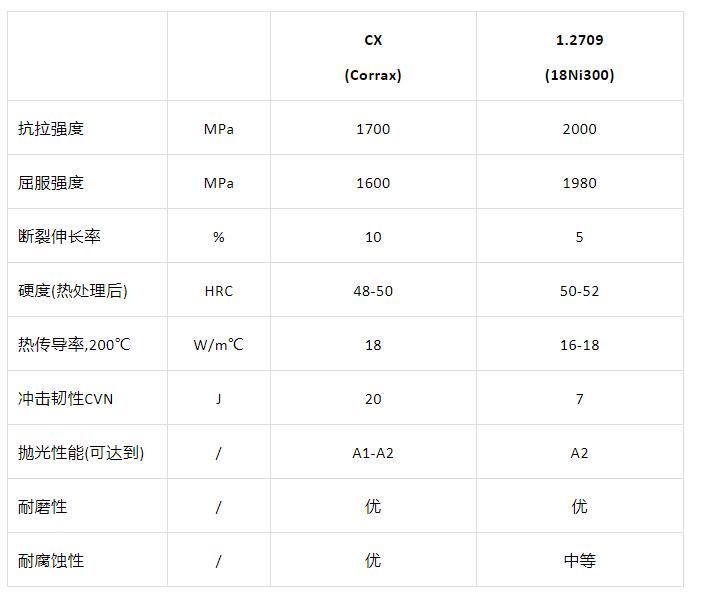

SLM金属jdb电子官方打印是通过激光将金属粉末熔融成型的技术，使用的钢材并非是传统的模具钢材。目前国内注塑/压铸模具常使用的jdb电子官方打印模具钢粉末包含CX(也叫Corrax/Anco-x)和1.2709(也叫MS1/18Ni300)，其中CX主要用于注塑模具对应S136，1.2709可用于注塑和压铸模具，对应H13。CX和1.2709材料性能见下表：
02
嫁接打印时基座材质选择
-CX具备良好的抛光性能和防腐蚀性能，考虑到结合强度和热处理工艺，在打印CX不锈钢时，通常使用S136(退火料)作为基座材料；
-1.2709材料性能近似H13，故在打印1.2709时通常使用H13/2344作为基座材料。
03
嫁接打印的强度/寿命分析
新用户往往会担心嫁接打印的强度问题，比如结合处是否会开裂渗水，整体寿命是否牺牲等。事实上嫁接打印当前已经是非常成熟的工艺，嫁接打印寿命与整体打印并无明显差别。以jdb电子官方 三维为例，大约70%的模具会采用嫁接打印。

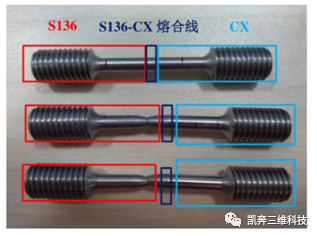

如果对jdb电子官方打印模具钢CX的力学性能进行研究，会发现CX的抗拉和屈服强度皆优于传统S136，属于高强度钢的范畴。如下图的拉伸试验棒：左侧为S136，右侧为CX打印部分，在受拉力断裂的部位都位于S136一侧，而不在结合处或CX侧，可知jdb电子官方打印CX模具钢抗拉强度要优于S136。
04
嫁接打印时底座的热处理顺序
关于嫁接的基座在开粗后是否先热处理的问题，事实上基座先热处理或者打印完成后整体热处理都可行，可根据不同模具结构判断。通常来说，基座后热处理开裂的风险较低。
05

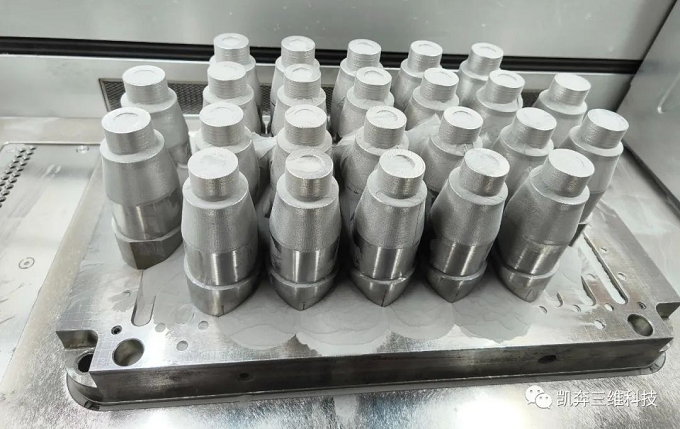

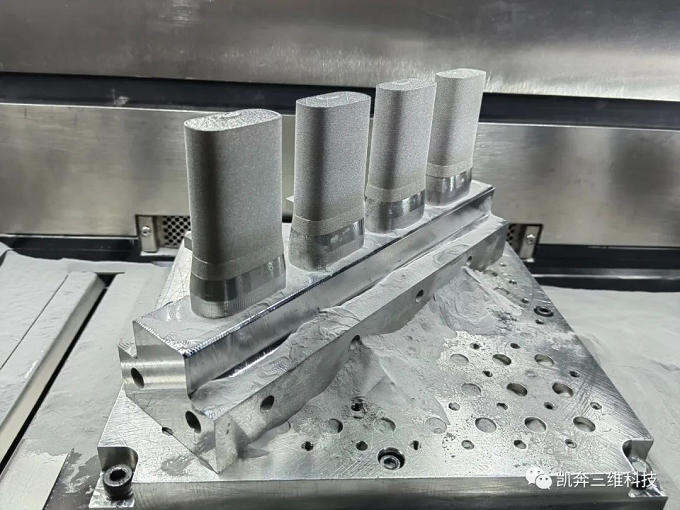

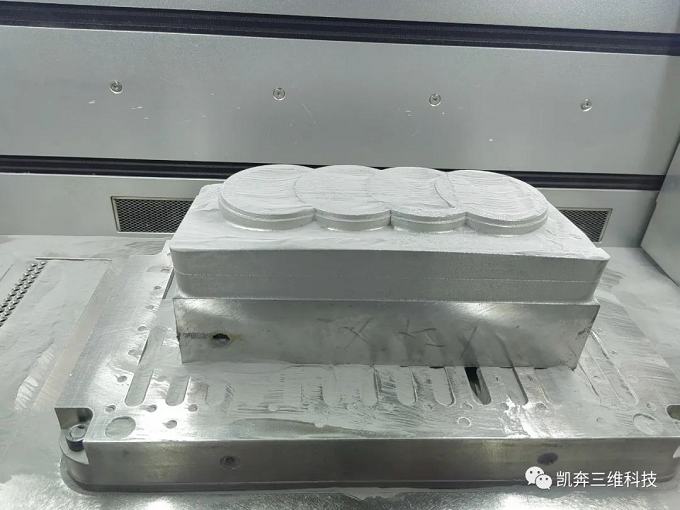

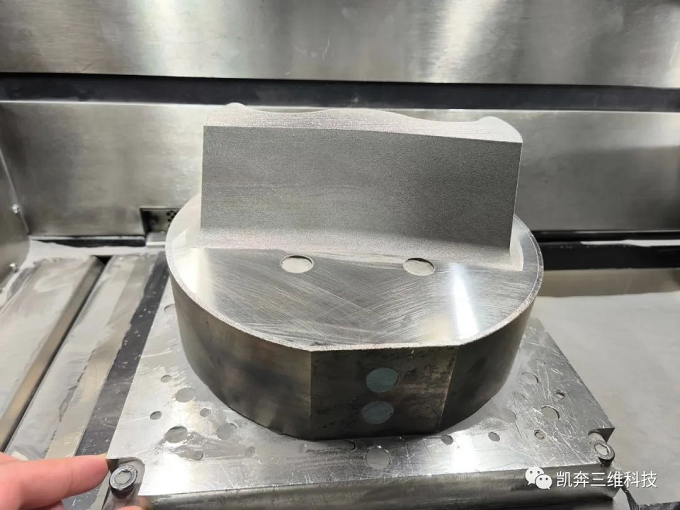

部分嫁接打印案例分享
更多模具jdb电子官方打印应用问题，欢迎同jdb电子官方 联络。
文章作者：Spring吴，jdb电子官方 三维创始人/技术总监
■ 前伟创力增材制造应用研究带头人，14年工业jdb电子官方打印应用经验；
■ 华南理工大学金属材料加工工程硕士，17年机械设计及加工制造工艺技术经验；
■ 模具jdb电子官方打印应用专家，主导过Nespresso,Sonos, Dyson, PMI, Jabra, Hallmark, Facebook等全球客户的jdb电子官方打印模具项目；
■ 主持伟创力jdb电子官方打印模具随型水路设计规范、工艺规范编制及应用推广
jdb电子官方 三维是国内早推动jdb电子官方打印模具应用的团队之一，在模具jdb电子官方打印应用技术和经验方面处于国内领先水平，jdb电子官方 致力于帮助我国广大模塑企业通过jdb电子官方打印实现普遍的降本增效。
更多金属jdb电子官方打印模具应用咨询，欢迎同jdb电子官方 联络。13380137827(微信同号)
[ 网站二维码 ]
